Ailes et coffres Sauermann
les accessoires de carrosserie industrielle
40-50 • 4
ailes et coffres Sauermann



  AILES RONDES POUR ROUES SIMPLES ET JUMELÉES

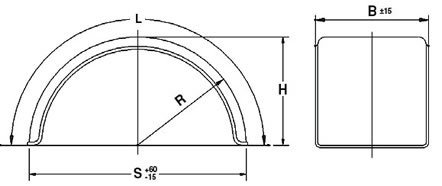

Schéma aile ronde      Aile ronde

Caractéristiques :

- Pas de déformation et résistance aux écarts de température (température d'utilisation : -40°C à +80°C environ)     - Résistance aux UV     - Pas de corrosion

Matière : PE (polyéthylène)         Couleur : noire (couleurs spéciales sur demande)

Référence
Désignation
B
Largeur
mm
R
Rayon
mm
L
Longueur
mm
S
Travée
mm
H
Hauteur
mm
Poids
40.10.24.150

H-PE 24.900.15
240
450
1470
900
480
1,500 kg
40.10.30.170

H-PE 30.1120.17
300
560
1710
1120
540
2,500 kg
40.10.40.150

H-PE 40.900.15
400
450
1470
900
480
2,600 kg
40.10.40.200R

H-PE 40.1160.20
400
580
1940
1160
640
3,400 kg
40.10.40.200S

H-PE 40.1280.20
400
640
2010
1280
640
3,200 kg
40.10.40.230

H-PE 40.1440.23
400
720
2270
1440
730
4,800 kg
40.10.45.150

H-PE 45.900.15
450
450
1500
900
490
2,900 kg
40.10.45.170

H-PE 45.1130.17
450
565
1700
1130
530
3,500 kg
40.10.45.190

H-PE 45.1300.19
remplacé par la référence 40.10.45.200
40.10.45.200

H-PE 45.1280.20
450
640
2010
1280
640
3,600 kg
40.10.45.210

H-PE 45.1300.21
remplacé par la référence 40.10.45.200
40.10.48.170

H-PE 48.1020.17
480
510
1650
1020
535
3,300 kg


   Jusqu'à épuisement
