Ailes et coffres Sauermann
les accessoires de carrosserie industrielle
40-50 • 14
ailes et coffres Sauermann



  QUART D'AILE POUR ROUES SIMPLES ET JUMELÉES

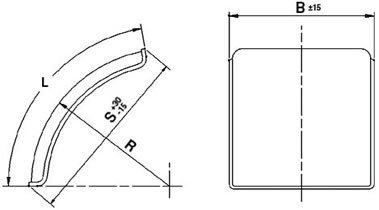

Schéma quart d'aile      Quart d'aile
Référence Désignation B
Largeur

mm
L
Longueur

mm
S
Travée

mm
H
Hauteur

mm
Poids
40.20.40.070   L-PE 40.670.07 400 670 700 670 1,200 kg
40.20.45.070   L-PE 45.650.07 450 670 700 670 1,500 kg
40.20.65.070   L-PE 65.670.07 650 670 700 670 2,000 kg
40.20.67.060   L-PE 67.615.06 670 640 640 615 1,600 kg



  QUART D'AILE POUR ROUES SIMPLES ET JUMELÉES AVEC SUPPORTS RÉGLABLES SOUDÉS KK

Schéma quart d'aile avec supports réglables soudés      Quart d'aile avec supports réglables soudés
Référence Désignation B
Largeur

mm
R
Rayon

mm
L
Longueur

mm
S
Travée

mm
A1
mm
A2
mm
A3
mm
Poids
40.21.50.070 L-PE 50.660.07-KK 500 560 700 660 360 540 300 2,000 kg
40.21.55.070 L-PE 55.670.07-KK 550 650 700 650 360 540 300 2,200 kg

Caractéristiques :

- Pas de déformation et résistance aux écarts de température (température d'utilisation : -40°C à +80°C environ)     - Résistance aux UV     - Pas de corrosion

Matière : PE (polyéthylène)         Couleur : noire (couleurs spéciales sur demande)

   Jusqu'à épuisement
