Ailes et coffres Sauermann
les accessoires de carrosserie industrielle
40-50 • 16
ailes et coffres Sauermann



  QUART D'AILE POUR ROUES SIMPLES ET JUMELÉES AVEC BAVETTE ANTI-PROJECTIONS ET SUPPORTS RÉGLABLES INTÉGRÉS IKK

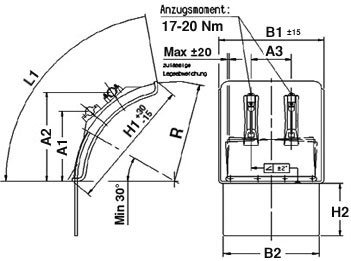

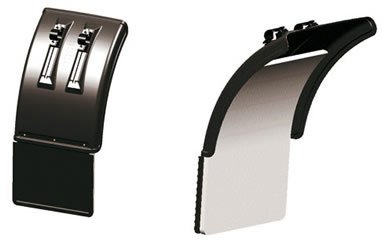

Schéma quart d'aile avec bavette et supports réglables intégrés    Quart d'aile avec bavette et supports réglables intégrés

Caractéristiques :

- Pas de déformation et résistance aux écarts de température (température d'utilisation : -40°C à +80°C environ)
- Résistance aux UV     - Pas de corrosion
    - Couple de serrage par vis M6x25 - 4N/m     - Conforme à la directive CEE 91/226

Matière : PE (polyéthylène)         Couleur : noire (couleurs spéciales sur demande)

Référence
Désignation
B1
Largeur
mm
B2
Largeur
mm
R
Rayon
mm
L1
Longueur
mm
H1
mm
H2
mm
A1
mm
A2
mm
A3
mm
Poids
40.27.40.07.25
4007 IKK AS 250
400
370
670
700
670
250
400
515
150
2,800 kg
40.27.40.07.30
4007 IKK AS 300
400
370
670
700
670
300
400
515
150
2,900 kg
40.27.40.07.35
4007 IKK AS 350
400
370
670
700
670
350
400
515
150
3,000 kg
40.27.45.07.124
4507 IKK AS 124
450
520
670
700
670
124
400
515
150
3,400 kg
40.27.45.07.217
4507 IKK AS 217
450
520
670
700
670
217
400
515
150
3,500 kg
40.27.45.07.310
4507 IKK AS 310
450
520
670
700
670
310
400
515
150
3,600 kg
40.27.45.07.376
4507 IKK AS 376
450
520
670
700
670
376
400
515
150
3,700 kg
40.27.55.08.124
5508 IKK AS 124
550
500
500
810
670
124
390
610
300
3,600 kg
40.27.55.08.217
5508 IKK AS 217
550
500
500
810
670
217
390
610
300
3,800 kg
40.27.65.07.124
6507 IKK AS 124
650
690
670
700
670
124
400
515
300
3,600 kg
40.27.65.07.217
6507 IKK AS 217
650
690
670
700
670
217
400
515
300
3,800 kg
40.27.65.07.310
6507 IKK AS 310
650
690
670
700
670
310
400
515
300
3,900 kg
