ailes et coffres Sauermann



  QUART D'AILE POUR ROUES SIMPLES ET JUMELÉES AVEC SUPPORTS RÉGLABLES INTÉGRÉS IKK

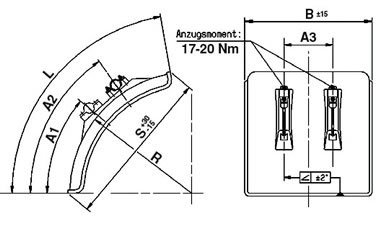

Schéma quart d'aile avec supports réglables intégrés    Quart d'aile avec supports réglables intégrés

Caractéristiques :

- Pas de déformation et résistance aux écarts de température (température d'utilisation : -40°C à +80°C environ)     - Résistance aux UV     - Pas de corrosion

Matière : PE (polyéthylène)         Couleur : noire (couleurs spéciales sur demande)

Référence
Désignation
B
Largeur
mm
R
Rayon
mm
L
Longueur
mm
S
Travée
mm
A1
mm
A2
mm
A3
mm
Poids
40.21.27.060
L-PE 27. 580.06-IKK
270
660
600
580
310
490
150
1,400 kg
40.21.35.070
L-PE 35.685.07-IKK
350
650
720
685
390
610
150
1,700 kg
40.21.40.070
L-PE 40.670.07-IKK
400
670
700
670
390
570
150
1,800 kg
40.21.40.090
L-PE 40.795.09-IKK
400
670
840
795
390
570
150
2,100 kg
40.21.45.070
L-PE 45.670.07-IKK
450
670
700
670
390
570
150
2,400 kg
40.21.55.080
L-PE 55.740.08-IKK
550
500
810
740
390
610
300
2,400 kg
40.21.60.060
L-PE 60.600.06-IKK
600
640
620
600
360
540
300
2,200 kg
40.21.65.070
L-PE 65.670.07-IKK
650
670
700
670
360
540
300
2,400 kg
40.21.67.060
L-PE 67.615.06-IKK
670
640
640
615
310
490
300
2,400 kg
40.21.69.080
L-PE 69.745.08-IKK
690
660
780
745
399
512
300
2,800 kg
