 26 • 45 |
 |

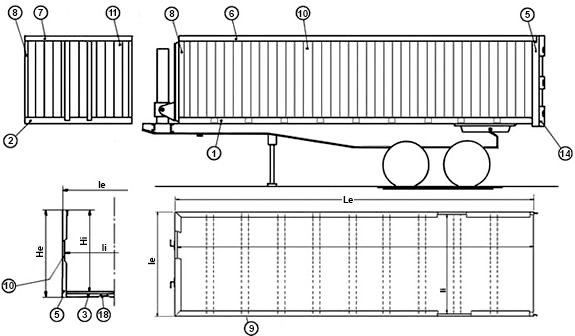

PROFILS BENNE GRAND VOLUME
Rép. |
Profil |
Réf. |
Désignation |
Rép. |
Profil
|
Réf. |
Désignation |
1.2 |
 |
26.24.022 |
Rive inférieure |
11 |
 |
26.41.104 |
Profil paroi face avant |
3.4 |
 |
26.24.006 |
Traverse inf. AR |
14 |
 |
26.24.014 |
Profil pour charnière |
5 |
 |
26.24.005 |
Montant AR |
15.16
|
 |
26.24.012 |
Profil d'encadrement porte AR |
6.7 |
 |
26.24.002 |
Rive supérieure |
17 |
|
26.41.104 |
Profil de paroi porte AR
|
8 |
 |
26.24.004 |
Angle AV |
18 |
 |
26.24.011 |
Profil de liaison plancher-longeron |
9 |
 |
26.24.023 |
Profil traverse |
19 |
 |
26.24.013 |
Battue de porte |
10 |
 |
26.41.104 |
Profil paroi latérale |
|
