les accessoires de carrosserie industrielle
26 • 35

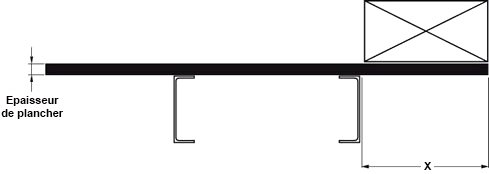

  CHARGES ADMISSIBLES DES PROFILÉS DE PLANCHER


Profilés de plancher

PLANCHER DE 30 MM


X = 500
(mm)
X = 600
(mm)
X = 700
(mm)
X = 800
(mm)
X = 900
(mm)
X = 1000
(mm)
Poids
au mètre linéaire
Réf. 26.17.757 1960 1387 1023 785 640 508 4,48 kg/m
Réf. 26.17.764 370 258 186 144 111 90 1,56 kg/m
Réf. 26.17.765 1520 1133 872 700 567 460 1,10 kg/m
Réf. 26.17.771 2880 2440 2200 1880 1700 1500 4,00 kg/m
Réf. 26.17.778 1128 807 612 480 382 316 3,80 kg/m
Réf. 26.17.779 2280 1840 1600 1420 1260 1180 3,93 kg/m




PLANCHER DE 40 MM


X = 500
(mm)
X = 600
(mm)
X = 700
(mm)
X = 800
(mm)
X = 900
(mm)
X = 1000
(mm)
Poids
au mètre linéaire
Réf. 26.17.764
 370 258 186 144 111 90 1,56 kg/m
Réf. 26.17.767
 6080 4273 3074 2425 1867 1520 6,84 kg/m
Réf. 26.17.769 5384 3693 2834 2155 1707 1344 6,52 kg/m
Réf. 26.17.773 6670 4642 3393 2600 2056 1670 3,82 kg/m
Réf. 26.17.780 5133 3806 2667 2138 1619 1393 6,79 kg/m
Réf. 26.34.788 6120 4205 3080 2379 1870 1506 5,35 kg/m
Réf. 26.34.814 6733 4650 3519 2633 2130 1697 5,71 kg/m
Réf. 26.69.277 2136 1480 1189 845 671 552 4,95 kg/m

Valeurs indicatives pour une charge uniformément répartie - Unités : kg/m2.
