les accessoires de carrosserie industrielle
29 • 5



  BÂCHAGE COULISSANT SLIMLINER

Accessoires Slimliner version standard

Arceau 2550 mm
1
Compas plastique 650 mm
2
Traverse arrière
3
Casquette arrière hauteur 130 mm
4
Canne de manœuvre
5

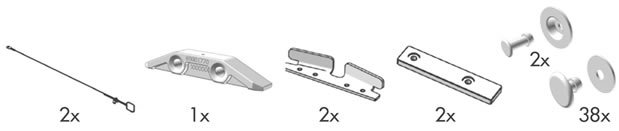

Kit d'accessoires
6

Repère Référence Désignation Poids
1 39.19.24.22.552 Arceau complet 2550 mm 4,300 kg
2 39.19.42.58.650 Compas plastique 650 mm 0,200 kg
3 39.21.04.22.558 Traverse arrière 18,300 kg
4 39.69.00.06.90 Casquette arrière hauteur 130 mm 15,700 kg
5 39.38.06.24.30 Canne de manœuvre 3,000 kg
6 39.23.54.20.001 Kit accessoires 0,700 kg

Composition d'un kit bâchage par longueur avec compas de 650 mm


  Longueur de la structure (mm)
5080
à
5660
5730
à
6310
6380
à
6960
7030
à
7610
7680
à
8260
8330
à
8910
8980
à
9560
9630
à
10210
10280
à
10860
10930
à
11510
11580
à
12160
12230
à
12810
12880
à
13460
13530
à
14110
  Arceau
  Réf. 39.19.24.22.552
  Standard
7
8 9 10 11 12 13 14 15 16 17 18 19 20
  Compas
  Réf. 39.19.42.58.650
  650 mm
14
16 18 20 22 24 26 28 30 32 34 36 38 40
  Traverse arrière
  Réf. 39.21.04.22.558
  Standard
1
1 1 1 1 1 1 1 1 1 1 1 1 1
  Casquette
  Réf. 39.69.00.06.90
  Standard – 130 mm
1
1 1 1 1 1 1 1 1 1 1 1 1 1
  Canne de manœuvre
  Réf. 39.38.06.24.30
1
1 1 1 1 1 1 1 1 1 1 1 1 1
  Kit d'accessoires
  Réf. 39.23.54.20.200
1
1 1 1 1 1 1 1 1 1 1 1 1 1
  Poids total (kg) 71
75 80 85   89 94   99 104 108 113 118 122 127 132
