  OSSATURES DE BÂCHAGE TYPE MUNCH

Ossatures de bâchage

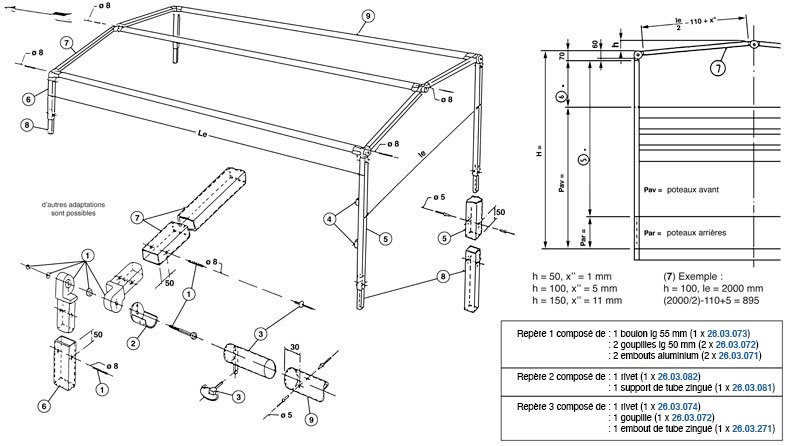

OSSATURE DE BÂCHAGE 1 : 2 arceaux + 3 barres faitières
2 : 2 arceaux + 5 barres faitières
Rep. Désignation Référence Formule Longueur Poids
1
  Articulation d'arceau
 Voir détail *     0,650 kg
2
  Support pour tube ø 60 mm
 Voir détail *     0,380 kg
3
  Embout de tube ø 60 mm
 Voir détail *     0,480 kg
4
  Gousset de réhausse alu
 10.00.805     0,120 kg
5
  Tube de poteau 50 x 35 mm
 26.17.617 H-(Pav+70)   1,700 kg/m
6
  Tube de poteau 50 x 35 mm
 26.17.617 H-(Pav+70)   1,700 kg/m
7
  Tube d'arceau 50 x 35 mm
 26.17.617 (le/2)-110+x   1,700 kg/m
8
  Tube d'emboitement 40 x 25 mm
 26.03.862   270 1,260 kg/m
9
  Tube de barre faitière ø 60 mm
 26.17.616 Le-244   0,780 kg/m

* Quantité à préciser lors de votre commande
